本文翻译自 Ray v2 ArchitectureAppendix 部分,便于梳理 Ray 的调度与对象存储的流程。译文如有错漏还望各位读者斧正。

以下是 Ray 系统架构的更详细的图和示例。

架构图

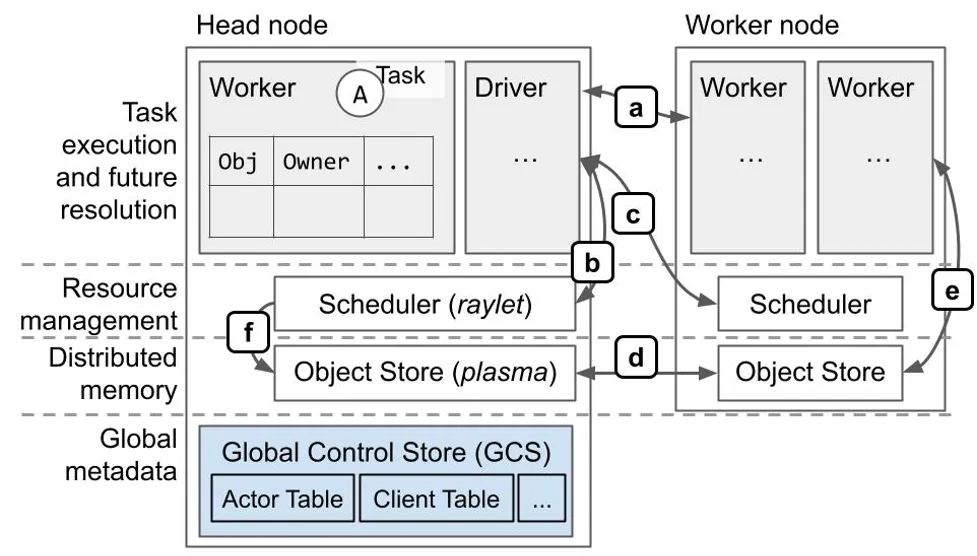

architecture-and-protocols

协议概览(大部分基于 gRPC):

  • a. 作业执行、对象引用计数。
  • b. 本地资源管理。
  • c. 远程/分布式资源管理。
  • d. 分布式对象传输。
  • e. 大型对象的存储与检索。检索是通过 ray.get 或是在任务执行的过程中,将任务的 ObjectID 参数替换成对象的值来完成。
  • f. 调度器从远程节点获取对象,以满足本地排队任务的依赖。

作业调度与对象存储的示例

我们将逐步展示一个形如如下 Ray 程序的物理执行过程:

@ray.remote
def A():
    y_id = C.remote(B.remote())
    y = ray.get(y_id)

在此示例中,Task A 提交 Task B 和 Task C,Task C 依赖 Task B 的输出。为了便于说明,假设 B 返回一个大型 Object X,而 C 返回一个小型 Object Y。这将使得我们能够展示进程内与共享内存对象存储之间的区别。我们还将展示如果 Task A、B 与 C 在不同的节点上执行会发生什么,以便展示分布式调度的工作原理。

分布式作业调度

我们由 Worker 1 执行 Task A 开始。Task B 与 Task C 已被提交到 Worker 1 之上,因此 Worker 1 本地的 Ownership 表格已经包括 X 和 Y 的条目。首先,我们会逐步展示一个调度 B 执行过程的示例。

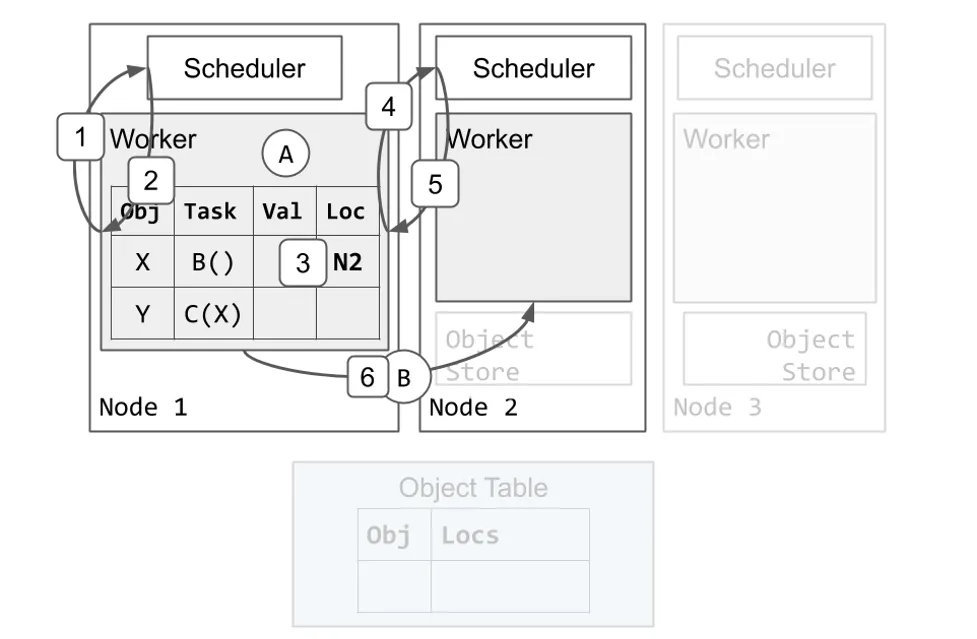

distributed-task-scheduling

  1. Worker 1 向本地的调度器请求资源执行 Task B。
  2. Scheduler 1 回复,告诉 Worker 1 在 Node 2 上重试调度请求。
  3. Worker 1 更新本地 Ownership 表格,表明 Task B 在 Node 2 上 Pending。
  4. Worker 1 向 Node 2 的调度器请求资源执行 Task B。
  5. Scheduler 2 向 Worker 1 授予资源并返回 Worker 2 的地址。Scheduler 2 确保当 Worker 1 还保有资源的时候不会有其它的 Task 被安排给 Worker 2。
  6. Worker 1 将 Task B 发送给 Worker 2 执行。

作业执行

接着,我们会展示一个 Worker 执行 Task 并将返回值存储在分布式对象存储中的例子。

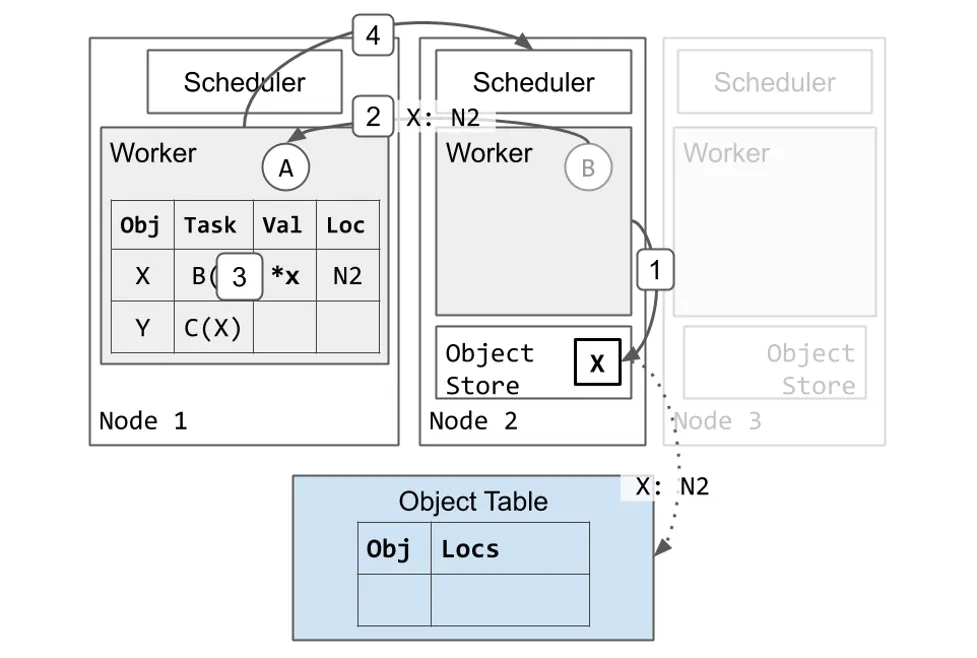

task-execution

  1. Worker 2 完成执行 Task B 并将返回值 X 存储在它的本地对象存储。
    1. Node 2 异步地更新 Object 表格,表明 X 现在在 Node 2 上(虚线箭头)。
    2. 由于这是 X 所被创建的第一个拷贝,Node 2 会固定该拷贝直到 Worker 1 通知 Node 2 可以释放该 Object(未显示)。这保证了 Object 的值在被引用的时候是可达的。
  2. Worker 2 向 Worker 1 回复表明 Task B 已完成。
  3. Worker 1 更新其本地的 Ownership 表格表明 X 被存储在分布式内存中。
  4. Worker 1 将资源归还给 Scheduler 2。Worker 2 现在可以使用这些资源执行其它 Task。

分布式作业调度与参数解析

现在 Task B 已完成,Task C 可以开始执行。Worker 1 接着使用与调度 Task B 时相似的协议调度 task C。

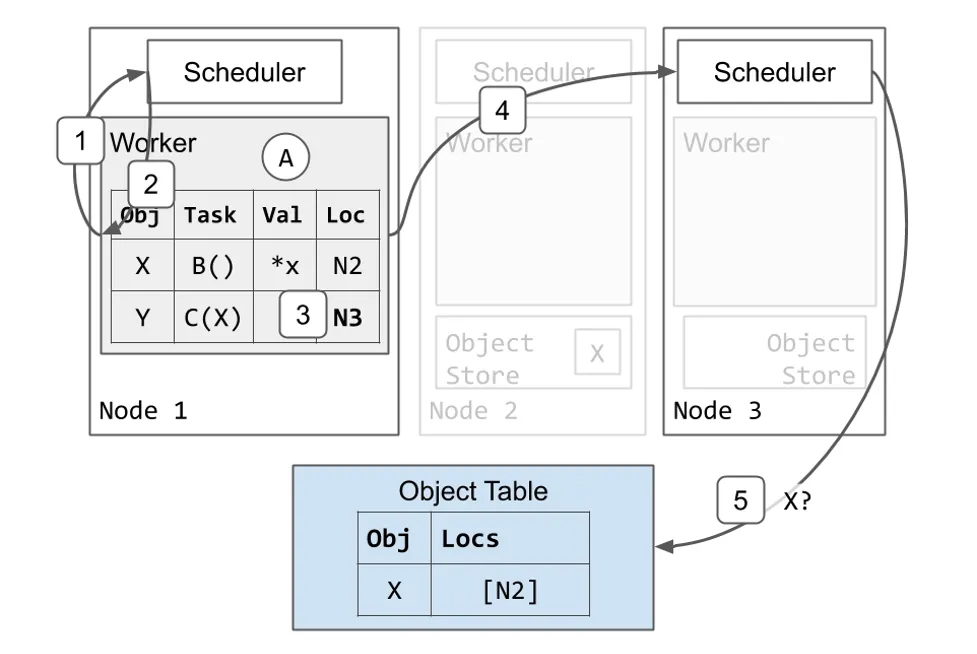

distributed-task-scheduling-and-argument-resolution-a

  1. Worker 1 向本地的调度器请求资源执行 Task C。
  2. Scheduler 1 回复,告诉 Worker 1 在 Node 3 上重试调度请求。
  3. Worker 1 更新本地 Ownership 表格,表明 Task C 在 Node 3 上 Pending。
  4. Worker 1 向 Node 3 的调度器请求资源执行 Task B。
  5. Scheduler 3 发现 Task C 依赖 X,但是它在本地对象存储中没有 X 的拷贝。Scheduler 3 将 Task C 加入队列并向 Object 表格询问 X 的位置。

Task C 需要 X 的本地拷贝开始执行,因此 Node 3 获取了 X 的拷贝。

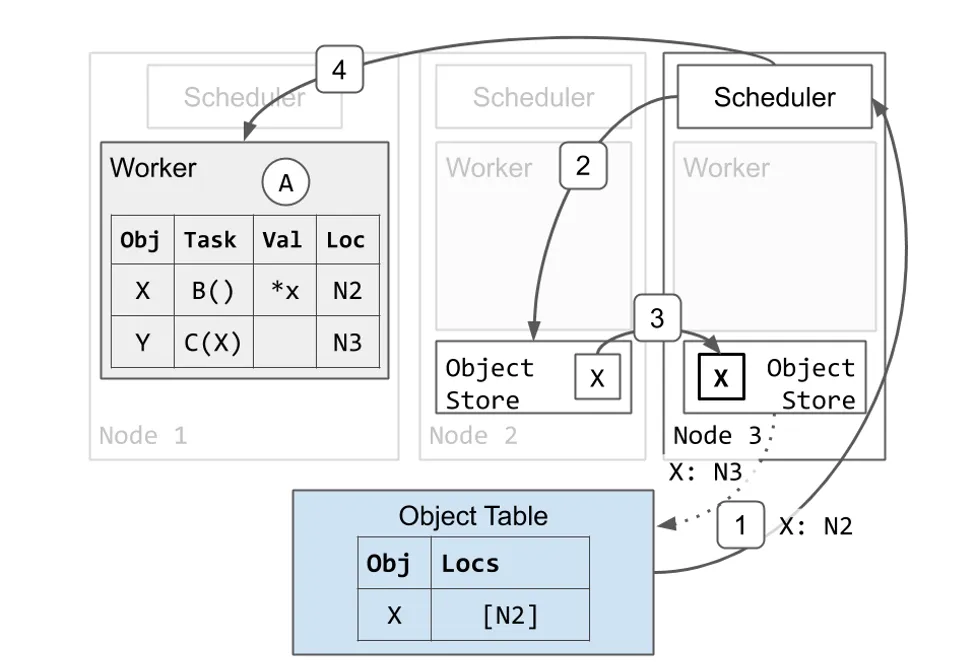

distributed-task-scheduling-and-argument-resolution-b

  1. Object 表格回复 Scheduler 3 表明 X 在 Node 2 上。
  2. 调度器请求 Node 2 上的对象存储发送一个 X 的拷贝。
  3. X 从 Node 2 拷贝到 Node 3 上。
    1. Node 3 也会异步地更新 Object 表格表明 X 也在 Node 3 上。
    2. Node 3 的 X 的拷贝被缓存但是不会被固定。当本地 Worker 使用它的时候,该 Object 不会被驱逐。然而,与 Node 2 上的 X 的拷贝不同,Node 3 的拷贝可能会在 Object Store 3 面临内存压力的时候根据 LRU 算法被驱逐。如果前述情况发生,而 Node 3 随后又再次需要该 Object,它可以从 Node 2 再次获取或是使用与前述相同的协议获取另一个拷贝。
  4. Node 3 现在有了 X 的本地拷贝,因此 Scheduler 3 将资源授予 Worker 1 并返回 Worker 3 的地址。

作业执行与对象内联

Task C 执行并返回一个足够小的 Object,可以被存储在进程内内存存储。

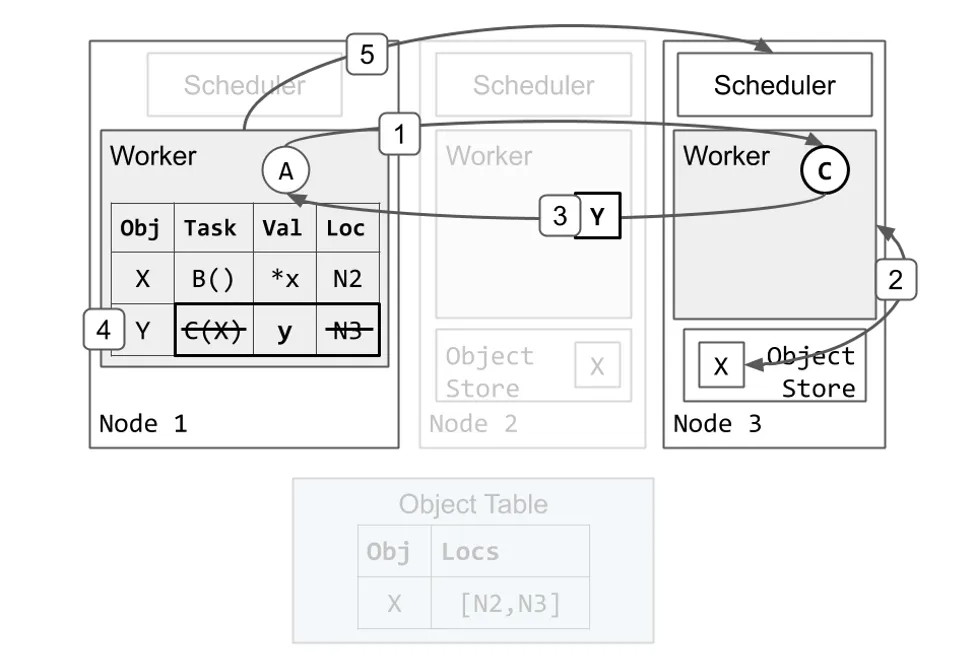

task-execution-and-object-inlining

  1. Worker 1 将 Task C 发送给 Worker 3 执行。
  2. Worker 3 从本地对象存储获取 X 的值(与 ray.get() 相似)并运行 C(x)
  3. Worker 3 完成执行 Task C 并返回 Y,这次返回的是值而不是将其存储在本地对象存储中。
  4. Worker 1 将 Y 存储在它的进程内内存存储中。由于 Task C 已完成执行,它也会消除 Task C 的规格与位置。在这个时间点,Task A 中还未完成的 ray.get() 调用会从 Worker 1 的进程内存储寻找并返回 y 的值。
  5. Worker 1 将资源归还给 Scheduler 3。Worker 3 现在可以使用这些资源执行其它 Task。这可能会在步骤 4 之前完成。

垃圾回收

最后,我们会展示内存是如何被 Worker 清理的。

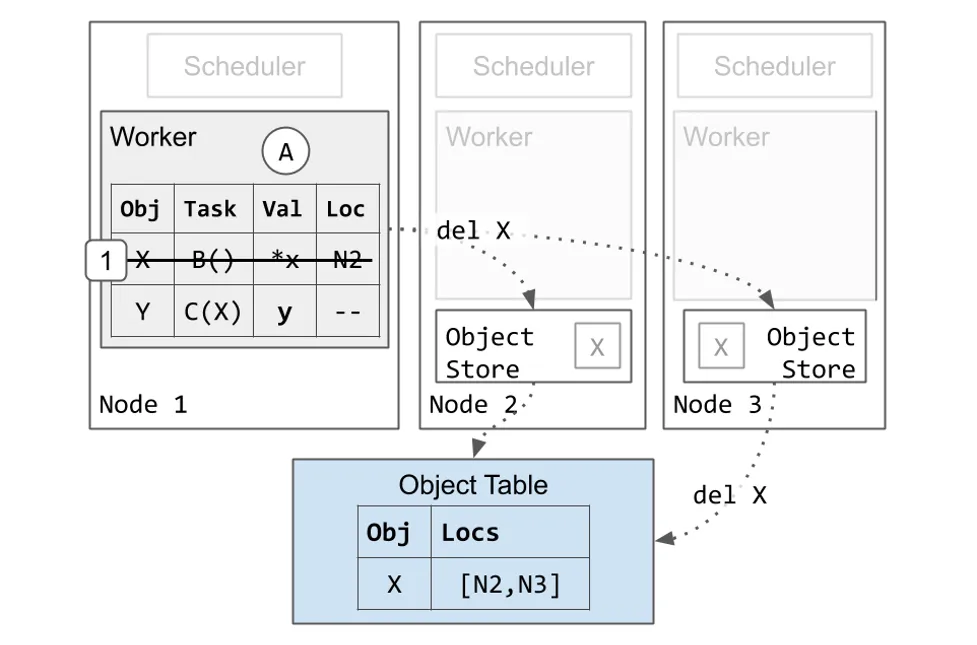

garbage-collection

  1. Worker 1 消除 Object X 的条目。这是安全的操作,因为 Pending Task C 过去有对 X 的唯一引用,而现在 Task C 已经完成了。Worker 1 保留 Y 的条目,因为应用依旧拥有对 y 的 ObjectID 的引用。
    1. 最终,所有集群中的 X 的拷贝都会被删除。这可以在步骤 1 之后的任意时间点完成。如前所述,如果 Node 3 的对象存储面临内存压力的情况下,Node 3 的 X 的拷贝可能在步骤 1 之前就被删除。
